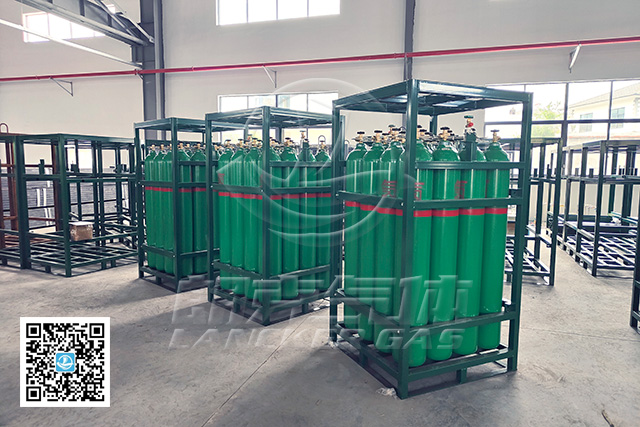

5N高纯氢气16瓶组集装格

钢瓶集装格是用来将散装气体钢瓶集束在一起的金属结构框架,它的实质是一种气瓶汇流装置,也称气瓶集装装置。由于气瓶集装格操作简单,运输方便,提高了工作效率,特别适用于大量消耗瓶装气体的厂矿企业,近几年在我国许多省份得到广泛应用。而其中的氧气氢气集装格是高压气瓶盛放装置,其质量的好坏直接与充装气瓶的安全密切联系,制造单位应认真对待,保证质量。

钢瓶集装格的制造,目前国家没有实行资格许可制度,有条件的单位自行制造,无制造能力的单位一般是购买集装格。集装格的结构和强度而言,所选的材料一般是角钢和槽钢并辅以圆钢。气瓶充装时,由于气瓶膨胀带来的一些问题,气瓶组装过紧,则影响气瓶各部位的自由膨胀,组装太松,则气瓶无法有效固定,气瓶在集装格内容易跑位,这对集装格内的管路损害较大。所以在确定结构尺寸的时候一定要考虑气瓶充装膨胀这一因素,可以在瓶与瓶之间加垫缓冲物加以解决。

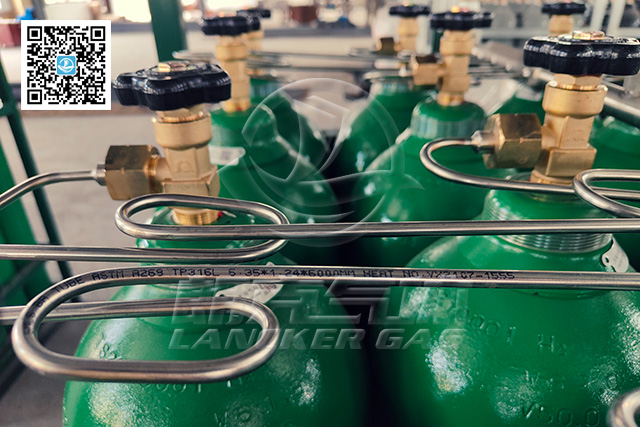

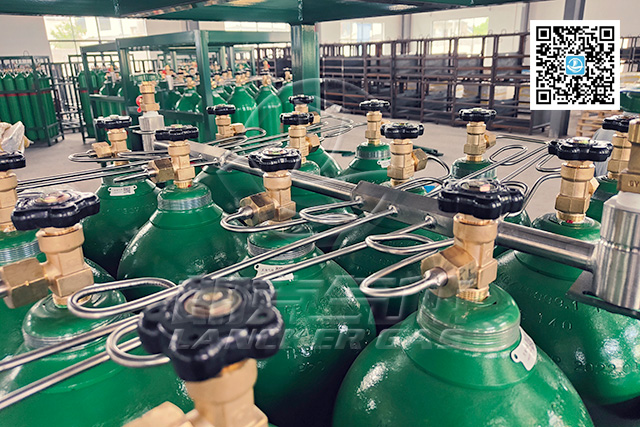

关于集装格的管路问题,无论是集容管还是分支管,材料一般应使用铜管,集容管的直径规格要以相关气体的安全流速限制为依据,尤其是氧气瓶组,管路必须是铜管,且流速必须控制在6米/秒,但分支管建议选用φ8×1.5mm以上尺寸,φ6mm以下刚度不足建议不用。同时,每个集装格必须设置精度等级为1.6的压力表(由于空间受限制,表盘直径一般为φ60mm),保证在充装和使用环节安全有效使用。管路充装支阀的数量与集装格充装速度有很大关系,数量少则速度慢,多则快,所以设置充装支阀要与集装格的规格相适应。充装支阀实际是气瓶瓶阀的延伸,集装格充装时相当于散瓶充装的瓶阀,所以充装支阀的选择必须与集装格内瓶阀相一致。

钢瓶的组装。由于集装格拆装不方便,因此要选择钢瓶规格一致、同一时间检验的气瓶组装。统一气瓶的检验周期,可有效避免过期瓶充装现象,对充装单位的管理很有益处。无论充装环节还是使用环节,气瓶集装格的移位大都采用吊装或叉装,许多自制集装格不设置吊装位置,以吊绳随意定位吊装,从损坏情况来看,集装格在充装、使用中由于吊(叉)装不当造成集装格严重变形,甚至高处坠落,给人身和设备安全带来极大的威胁。所以在制造的时候就应该设置吊环或叉车叉装的位置,或现场指导。

友情提醒:在销售过程中发现不少客户一味追求低价采购策略,没有真正关心过氢气集装格材料的问题,如果选用质次的材料,产品的质量,产品的安全问题得不到保障,也许近期使用不会出现什么问题,一旦使用时间长了就会慢慢发现选用质量好的材料与一般的材料还是有相当的大区别。
